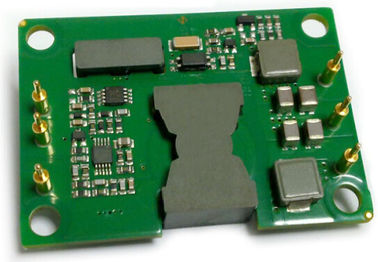

Uscita 5V XD50-24DB5-POC dei convertitori cc-cc 50W
Caratteristiche:
Ampia gamma dell'input: 18 ‐ 36 V
Potenza di uscita: 50W
Alta efficienza di conversione: 90%
Linea regolamento a: ±1%
Regolamento del carico a: ±1%
Input nell'ambito del ‐ della serratura di tensione del ‐ fuori
Uscita sopra protezione della corrente del ‐
Protezione di cortocircuito di modo del singhiozzo
Uscita sopra protezione di tensione del ‐
Permetta al controllo (inserita/disinserita)
Tensione di isolamento (input ad uscita): 1500Vdc
Panoramica del prodotto:
Potere avanzato di uso di questi di CC del ‐ di CC moduli del convertitore
elaborando, controllo e tecnologia d'imballaggio a
fornisca la prestazione, la flessibilità, l'affidabilità ed il costo
efficacia di una componente matura di potere. Alto
la commutazione attiva del morsetto di frequenza fornisce l'alto potere
densità con alta efficienza a basso rumore e.
1. Caratteristiche elettriche
1,1 Valutazioni massime assolute
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione in ingresso |
|
|
40 |
VCC |
Continuo, non operante |
|
|
36 |
VCC |
Continuo, funzionando |
|
|
|
40 |
VCC |
Tensione di impulso,<100ms> |
|
Tensione di isolamento |
|
|
2000 |
VCC |
Input ad uscita |
Temperatura di funzionamento |
-40 |
|
100 |
℃ |
In considerazione della temperatura del PWB |
Temperatura di stoccaggio |
-55 |
|
115 |
℃ |
|
Permetta - alla tensione di Vin |
-2 |
|
10 |
VCC |
|
1,2 Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Gamma di tensione in ingresso di funzionamento |
18 |
24 |
36 |
VCC |
|
Serrata di Sotto-Tensione dell'input |
17 |
17,5 |
18 |
VCC |
Punto di recupero |
16 |
16,5 |
17 |
VCC |
Protegga il punto |
|
Corrente di ingresso massima |
|
|
3,4 |
A |
Min di Vin, pieno carico dell'uscita |
Efficienza |
|
89 |
|
% |
Input stimato; carico nominale |
Dissipazione, standby |
|
|
5 |
W |
Nessun carico |
1,3 Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione in uscita del punto vincente |
+4,95 |
+5,00 |
+5,05 |
VCC |
+Vout |
Tensione in ingresso stimata, piccolo carico |
-4,90 |
-5,00 |
-5,10 |
VCC |
- Vout |
||
Gamma di tensione in uscita |
+4,90 |
+5,00 |
+5,10 |
VCC |
+Vout |
|
-4,70 |
-5,00 |
-5,30 |
VCC |
- Vout |
|
|
Gamma della corrente d'uscita |
0,2 |
|
5 |
A |
+Vout |
|
0,2 |
|
5 |
A |
- Vout |
|
|
Voltage Regulation |
|
|
±1 |
% |
+Vout |
|
|
|
±4 |
% |
- Vout |
|
|
Regolamento del carico |
|
|
±1 |
% |
+Vout |
|
|
|
±4 |
% |
- Vout |
|
|
Protezione di sovracorrente dell'uscita |
|
7,0 |
|
A |
+Vout |
90% della tensione della potenza nominale |
|
7,0 |
|
A |
- Vout |
||
Breve corrente di Circui dell'uscita |
0 |
|
20 |
A |
+Vout |
|
0 |
|
20 |
A |
- Vout |
|
|
RMS |
|
15 |
|
sistemi MV |
+Vout |
Input nominale; pieno carico; 20MHz, larghezza di banda |
|
15 |
|
sistemi MV |
- Vout |
||
da picco a picco |
|
50 |
|
sistemi MV |
+Vout |
|
|
50 |
|
sistemi MV |
- Vout |
||
Carico capacitivo dal themachine |
|
|
4000 |
μF |
+Vout |
|
|
|
4000 |
μF |
- Vout |
|
1,4 Caratteristiche di reazione dinamica
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Cambi nella corrente d'uscita |
|
200 |
|
sistemi MV |
+Vout |
Carichi change50%~75%~50% Iout massimo, di/dt= 0.1A/μS |
|
200 |
|
sistemi MV |
- Vout |
||
|
200 |
|
sistemi MV |
+Vout |
Carico change50%~75%~50% Iout massimo, di/dt= 0.5A/μS |
|
|
200 |
|
sistemi MV |
- Vout |
||
Tempo di recupero dinamico |
|
|
300 |
noi |
|
|
Tempo d'apertura |
|
5 |
|
spettrografia di massa |
|
|
Overshoot di Giro-fuori |
|
|
5 |
% |
|
|
1,5 Caratteristiche funzionali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Frequenza di commutazione |
180 |
200 |
230 |
Chilociclo |
|
Permetta alla corrente |
|
|
1 |
mA |
|
Permetta a (INSERITA/DISINSERITA) |
1 |
|
15 |
VCC |
Su control, logica alta o galleggiare |
-0,5 |
|
0,3 |
VCC |
Fuori control, logica bassa |
|
Protezione di sovraccarico |
110 |
|
130 |
% |
|
Protezione di cortocircuito) |
|
|
65 |
mΩ |
Modo del singhiozzo, dal recupero |
1,6 Caratteristiche di isolamento
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione di isolamento |
1500 |
|
|
VCC |
Input ad uscita |
1500 |
|
|
VCC |
Alla base |
|
500 |
|
|
VCC |
Fuori alla base |
|
Resistenza di isolamento |
10 |
|
|
MΩ |
A 500VDC per provarlo una volta atmosferico la pressione e la destra è 90% |
Capacità di isolamento |
|
1000 |
|
PF |
|
caratteristiche 2.General
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Peso |
|
25 |
|
g |
|
MTBF |
1 |
|
|
MHrs |
TR-NWT-000332; carico di 80%, 300LFM, Tum 40℃ |
caratteristiche 3.Environmental
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
-40 |
|
100 |
℃ |
Temperatura estesa e bassa del PWB |
Temperatura di stoccaggio |
-55 |
|
105 |
℃ |
Ambientale |
Coefficiente di temperatura |
|
|
±0.02 |
%/℃ |
|
Umidità |
20 |
|
95 |
%R.H. |
Umidità |
conformità 4.Standards
Parametro |
Note |
MIL-STD-704 |
|
MIL-STD-1399 |
|
MIL-STD-810 |
|
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 61000-4-2 |
|
5. LAVORO WAVE
Figura 1: Efficienza a tensione in uscita nominale contro.
corrente del carico per il minimo, il termine nominale ed il massimo
tensione in ingresso a 25°C.
Figura 2: Efficienza a tensione in uscita nominale e
potere stimato di 60% contro il tasso del flusso d'aria per aria ambientale
temperature di 25°C.
Figura 3: Curve riducenti le imposte potenza di uscita massime contro.
temperatura dell'aria ambiente per i tassi del flusso d'aria di 0 LFM
con 400 LFM con aria che scorre dal pin 1 per pin 3
(tensione in ingresso nominale).
Figura 4: Ondulazione di tensione in uscita ad input nominale
corrente del carico nominale e di tensione (20 mV/div). Carico
capacità: condensatore ceramico 0.1μF e 10μF
condensatore di tantalio. Larghezza di banda: 20 megahertz.
Figura 5: Diagramma termico del carico del convertitore in pieno
corrente (50W) con aria 25°C che scorre al tasso
di 200 LFM. L'aria sta scorrendo attraverso il convertitore
dal pin 3 per pin 1 (tensione in ingresso nominale).
Figura 6: Diagramma termico del carico del convertitore in pieno
corrente (50W) con aria 25°C che scorre al tasso
di 200 LFM. L'aria sta scorrendo attraverso il convertitore
da input ad uscita (tensione in ingresso nominale).
Figura 7: Carico d'apertura del passeggero in pieno (resistente
carico) (10ms/div). Tensione in ingresso pre-applicata.
Ch1: Vout1 (5V/div); Ch2: Vout2 (5V/div);
Ch3: Input INSERITA/DISINSERITA (1V/div).
Figura 8: Carico di tempo di caduta di arresto in pieno (10 ms/div).
Ch1: Vout1 (5V/div); Ch2: Vout2 (5V/div);
Ch3: Input INSERITA/DISINSERITA (1V/div).
Figura 9: Risposta di tensione in uscita apunto-cambiamento dentro
corrente del carico (50%-75%-50% di Iout (massimo); dI/dt =
2.5A/μs). Cappuccio del carico: 10μF, tantalio di 100mΩ esr
condensatore e condensatore ceramico 0.1μF. Ch 1:
Vout1 (200mV/div).
Figura 10: Risposta di tensione in uscita apunto-cambiamento
nella corrente del carico (50%-75%-50% di Iout (massimo): dI/dt
= 2.5A/μs). Cappuccio del carico: 10μF, un tantalio di 30 mΩ esr
condensatore e cappuccio ceramico 1μF.
Ch 2: Vout2 (200mV/div).
informazioni 6.Physical
6,1 Profilo meccanico
Note:
1. Tutti i perni sono (1.02mm) diametro con. (2.2mm) spalle del contrappeso del diametro.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm.
6,2 Designazioni di Pin
Pin no. |
Nome |
Funzione |
1 |
Permetta a |
L'input di TTL per girare il convertitore in funzione e a riposo, fornito di rimandi a Vin (-), con interno tira su. |
2 |
Vin (-) |
Tensione in ingresso negativa |
3 |
Vin (+) |
Tensione in ingresso positiva |
4 |
Vout (+) |
Tensione in uscita positiva |
5 |
COM |
Terra |
6 |
Disposizione |
Tensione in uscita negativa |
