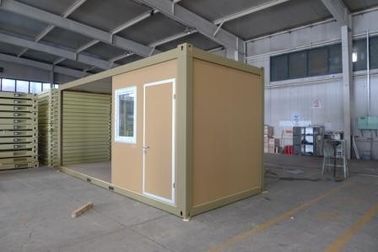

Layout di acciaio Anti-ruggine telaio modulare Cottage per le vacanze - contenitore Chalet

Disposizione del cottage modulare Anti-Arrugginito per la vacanza - chalet della struttura d'acciaio del contenitore





Descrizione:

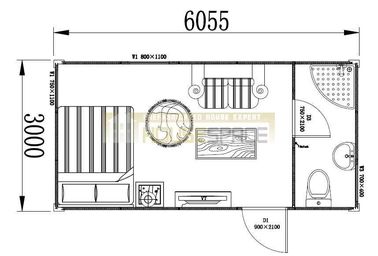

La dimensione globale di singola casa speciale del contenitore è 3m*6m.

Secondo la progettazione, prendparteente alla casa, la sinistra è area di sonno e l'area vivente, il lato destro è area del bagno (3,6 metri quadrati). La superficie coperta lorda è di 18 metri quadrati.

La distanza fra lo strato ed il set televisivo è di 3 metri che è abbastanza largamente.

Nessun'area della cucina, adatta a vacanza soltanto.



Applicazioni: Lavoro adatto come cottage di vacanza.





Specifiche:

1.Dimension (millimetro) & peso (chilogrammo)







Tipo	Esterno				Interno			Peso
	Lunghezza	Larghezza	Altezza (Pacchetto)	Altezza (Monti)	Lunghezza	Larghezza	Altezza
Un modulo	6055	3000	648/864	2790	5860	2780	2500	dal 2000
Due moduli	6055	6000	648/864	2790	5860	5780	2500	da 4000
Tre moduli	6055	6000	648/864	2790	5860	8780	2500	da 6000
Quattro moduli	6055	6000	648/864	2790	5860	11780	2500	da 8000



I. Pavimento



Struttura d'acciaio - fatta dai profili d'acciaio laminati a freddo e saldati, spesso 4 millimetri

                                      - 4 colate d'angolo, saldate

                                      - 2 tasche del carrello elevatore (eccetto 30'), distanza 1200mm

                                         (Distanza interna delle tasche del carrello elevatore: 240×80 millimetro)

                                      - Traverse del telaio d'acciaio, thickness=2mm



Isolamento - una lana di roccia spessa di 100 millimetri



Sotto pavimento - 0.5mm spessi, lamiera di acciaio galvanizzata



Pavimento - bordo del compensato di 18mm

                                      - pavimento del PVC di 1.8mm

                                         Classe B1 di infiammabilità - appena combustibile

                                         Classe Q1 - emissione di densità di fumo di fumo bassa

                                         Fattore di resistenza all'usura: Livello di T



II. Tetto



    Struttura d'acciaio - fatta dai profili d'acciaio laminati a freddo e saldati, 3mm spessi

                                      - 4 colate d'angolo, saldate

                                      - traverse del telaio d'acciaio, thickness=2mm

Copertura del tetto - 0.5mm spessi, lamiera di acciaio galvanizzata,

                                         360 gradi che cucono al giunto dei pannelli del tetto



  Isolamento - una lana di roccia spessa di 100 millimetri

 Soffitto - un truciolato da 10 millimetri (V 20), laminato da entrambi i lati, bianchi

                                      Il truciolato aderisce al valore E1 dell'emissione



Connettore del CEE - incavato nel telaio dal breve lato dell'estremità



III. Posta d'angolo

                                      - I profili d'acciaio spessi laminati a freddo di 3 millimetri

                                         Avvitato alla struttura di pavimento e del tetto



IV. Pannelli di parete



Spessore - 50mm



Lamiera ondulata, galvanizzata e ricoperta del rivestimento esterno - di acciaio, spesso 0,5 millimetri



Isolamento - 50mm NeoporR spesso ENV



Lamiera ondulata, galvanizzata e ricoperta del rivestimento interno - di acciaio, spesso 0,5 millimetri

Colore: bianco (RAL9001)





V. Pareti di separazione



Spessore - 50mm



Lamiera ondulata, galvanizzata e ricoperta del rivestimento di superficie - di acciaio, spesso 0,5 millimetri

Colore: bianco (RAL9001)



   Isolamento - 50mm NeoporR spesso ENV



VI. Isolamento



Lana di roccia - densità: 120kg/m3

                                      - Classe A di infiammabilità non combustibile

                                         Classe Q1 - emissione di densità di fumo di fumo bassa

                                      - diplomato: CE & GL



  NeoporR - densità: 18kg/m3

                                      - Classe B1- di infiammabilità non combustibile

                                        Classe Q1 - emissione di densità di fumo di fumo bassa

                                      - diplomato: CE & GL

Porte



Porta esterna - destra o mano sinistra provvista di cardini

                                      - Lama con le lamiere di acciaio galvanizzate da entrambi i lati, isolamento della porta di 50mm

                                      - Struttura dell'allume con il sigillamento delle macerie

- Dimensioni:





dimensioni nominali	spazio interno
900 x 2100 millimetri	820 x2020mm

Porta interna

(Facoltativo) - destra o mano sinistra provvista di cardini

                                      - Lama della porta con le lamiere di acciaio galvanizzate da entrambi i lati

                                      - Struttura d'acciaio con il sigillamento delle macerie

- Dimensioni:





dimensioni nominali	spazio interno
800 x 2000 millimetri	720 x1920mm
900 x 2000mm	820 x1920mm



VII. Windows



finestra di Superiore caduta - struttura di finestre di Upvc, colore: bianco

                                        Dimensioni della finestra: 650 X.500 millimetro

                                      - 5mm vetro trasparente spesso, rullo su zanzariera, colore: bianco



VIII. Sistema elettrico



Dati tecnici - collegamenti esterni incavati della spina e dell'incavo del CEE

                                        Tensione 230/400 V (opzione: 110V)

                                        50 hertz, 3/5 dei pali, 32 A

                                      - Schema circuitale per l'assemblea fornita dentro la scatola del consumatore

                                      - Scatola del consumatore, incavata nel soffitto



Dati del distributore commerciale - definizione secondo IEC61009/GB16917.1

                                      - Pali del dispositivo azionati corrente residua 40A/0.03mA 2/4

                                      - interruttore 10 A (luce) 2 pali

                                      - Interruttore 16A (radiatore di Air-condition/) 2 pali

                                      - Interruttore 10A (incavi) 2 pali

                                      - 5 prese a muro dei fori (10A)

                                      - 3 incavi di aero-condizione dei fori (16A)

                                      - Interruttore della luce

                                      - una luce fluorescente di 2 tubi con le coperture di plastica 2 x 36 W



Interramento - 1 elettrodo di terra galvanizzato del ferro della striscia (25 x 4 millimetri) con la legatura.  L'installazione protettiva di interramento sul sito deve essere effettuata dal compratore/datore di lavoro.



IX. Pittura



Impedisca l'ossidazione - tutta la struttura d'acciaio azionata da zinco galvanizzato

                                      - dipinga il colore, il colore 1000 di RAL



Pagina - iniettore del μm 20-40

                                      - soprabito del μm 40-50



Pannello di parete - spessore della pittura di 30μm



X. Risultato dei test



Isolamento (u) - pavimento: thickness=100mm, ² K di U=0.32W/m

                                      - Tetto: thickness=100mm, ² K di U=0.25 W/m

                                      - Pannello: thickness=50mm, ² K di U=0.32 W/m

                                      - Finestra: thickness=4/12/4mm, ² K (EN673) di U=2.7 W/m

                                      - Finestra riempita l'argon: thickness=4/12/4mm, ² K (EN673) di U=2.7W/m



Portante - carico di pavimento: ² massimo di capacità di carico 2,0 kN/m (² di kg/m 200)

Capacità:                     - carico di vento: 25 m/s (90 km/ora)



XI.  Installazioni dell'acqua



Rifornimento idrico - rifornimento con 3/4" o 1" tubo del PVC tramite la parete della cabina



Scaldabagno elettrico acqua caldo del carro armato (50L, 80L, 300L; 1.5-8kw)



Acqua residuo le acque reflue è raccolto nei tubi il DN 50 del PVC o in DN100 (diametri esterno 50 o 110mm) ed è scaricato tramite la parete della cabina





Vantaggio competitivo:



La parete del pannello di colpo risparmia lo spazio di conservazione e del trasporto

L'alto ed il basso sono premontati nella fabbrica per minimizzare il lavoro in loco

Con la struttura costante, i terremoti ed i tifoni possono essere resistiti a

Con il materiale di isolamento di lana di roccia e del polistirolo di Noepor, la buona prestazione a prova di fuoco è disponibile.

La progettazione modulare, è collegata sull'estensione illimitata

Facile essere riparato e mantenuto per alta normalizzazione.

Tempo di vita 30 anni.
