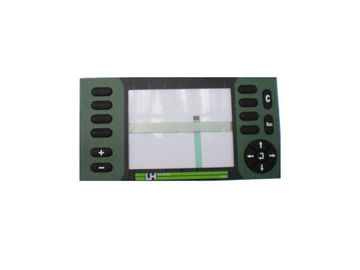

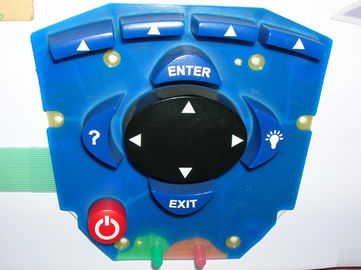

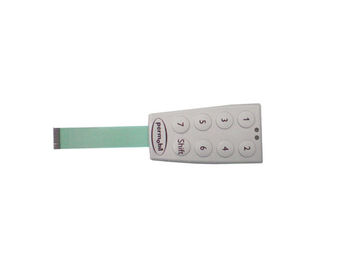

pannello adesivo del commutatore di membrana di 3M

pannello adesivo del commutatore di membrana di 3M, tastiera della membrana con il circuito di FPC

Dettaglio rapido

1. Silicone modellato
2. Laser inciso
3. Rivestimento del poliuretano o parilenico
4. Rivestimento a resina epossidica
5. Pasta dell'AG, FPC, struttura del PWB
6. LED, resistenze & sensori incastonati
7. Capace di fare al requisito impermeabile del cliente & alla progettazione UV di protezione
8. Backlighting a fibra ottica & elettroluminescente
9. Progettazione antistatica di ESD: facendo uso del di alluminio, stampando il plasma di C o dell'AG, film di ITO antistatico

Dettagli chiave

Posto dell'originale: Shenzhen Cina
Applicazione: Dispositivo industriale, elettrodomestico
Materiale del bottone della tastiera: PVC, PC, ANIMALE DOMESTICO, panino, circuito
colore: tutto il colore
Materiale: Poliestere o policarbonato
colla: 3M o terreno comunale
Formato del materiale illustrativo: CorelDraw, illustratore AI o ENV di Adobe, AutoCAD Dwg o DXF


Imballaggio & consegna

Dettaglio d'imballaggio: I designes di Customer sono benvenuti
Dettaglio di consegna: 7-10 giorni lavorativi dopo il comformation

Specifiche

1. interruttore a chiave della membrana
2. prova 100%
3. Inchiostro del siliver di alta qualità
4. Circuito di stampa
5. Stampa dello schermo
6. Impermeabile
7. Lampadina del LED (se bisogno)

Tastiera della membrana con il circuito di FPC

etichetta del commutatore di membrana
Materiale: Poliestere o policarbonato
Formato del materiale illustrativo: CorelDraw, illustratore AI o ENV di Adobe, AutoCAD Dwg o DXF
Tatto tattile: È determinato dallo spessore del overlayer. Normalmente fra 0,06" -0,08".
Verifica di colore: Sistema di corrispondenza di Pantone; Il sistema a colori di Munsell; Campioni di colore
Traccia conduttiva: Argento o rame
Protezione: EMI/ESD/RFI può essere impiegato.
Cupola: Acciaio inossidabile o Mylar
Forza di attuazione: Dipenda dal requisito del cliente. Normalmente fra 30-600 grammi.
Viaggio: Dipenda dal requisito del cliente. Normalmente fra 0,010" - 0,020".
Ciclo di vita: 5 milione cicli (fino a)

Forza:

1. La pressatura della durata della vita ha luogo oltre dieci cento mila volte.
2. Abbia le caratteristiche della funzione si stabilizza.
3. Maniglia attendibilmente e buona sensibilità di tattilità.
4. Progettazione su misura

Tecnologia

Tensione di funzionamento:  CC 35V
Corrente di funzionamento: 100mA 1W
Resistenza di contatto: < 100="" Ohms=""> Resistenza del circuito aperto: ≥ 10MΩ a 100V
Temperatura di funzionamento: Cupola metallo/piana: - 20°c a +80°c
Temperatura di stoccaggio: Cupola metallo/piana: - 40°cto +80°c
La speranza di vita type≥5,000,000 piano cronometra i periodi tattili type≥1,000,000
Colpo del commutatore: 0,1 - 0.6mm
Rimbalzo di contatto: 5 a 30ms
Tolleranza della forza di attuazione: +/- 20 a 45g
Rapporto tattile: FC > 40%
Umidità di funzionamento: RH di fino a 95%
Il connettore femminile e maschio, i perni della lega per saldatura ed i connettori della saldatura a caldo sono disponibili
Imballaggio & consegna
Imballaggio:  Borsa del PE, cartone, caso di legno
Dettaglio di consegna: due settimane dopo la conferma di ordine
