marca: | KRIPAL | gamma corrente: | 9A, 12A, 18A, 22A |
---|---|---|---|
Poli: | 3P | ausiliario: | 1NO+1NC |
Contatti: | 85% AgCdo | Bobina: | AC/DC |

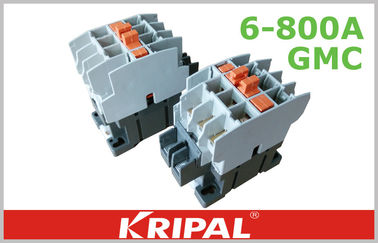

Commutatore magnetico UKC (D) 1-9A, 12A, 18A, accessori facoltativi del contattore di GMC AC/DC di 22A 220V~690V 1NO 1NC
Descrizione:
I contattori magnetici di CA /DC di serie di GMC sono adatti a utilizzare nei circuiti fino a CA 50/60HZ, corrente nominale di tensione nominale 660V fino a 800A, per la fabbricazione, rompersi, cominciante frequentemente & controllarlo il motore a corrente alternata e Può combinarsi con i contatti ausiliarii, l'unità di collegamento meccanica, il condensatore di cambiamento ed ecc. Con il relè termico, si combina nel dispositivo d'avviamento elettromagnetico. Il contattore è prodotto secondo IEC947-2, VDE0660 & BS5452.
Senza copertura:
Con la copertura
Accessori facoltativi:
Caratteristiche
1. La copertura per impedire scossa elettrica sulla cima del contattore di ac/dc.
2. Il contattore di CA può essere collegato direttamente senza altri montaggi
3. Installato dalle viti o sul BACCANO di 35mm recinti direttamente
Specifiche:
Tipo | Dovere AC3 | Tempo di vita (x 104) | Contatto aus. | ||||
200~240V | 380~440V | 500~550V | 690V | Elettrico | Meccanico | ||
UKC1-9 | 2.5kW 11A | 5kW 9A | 4kW 7A | 4kW 5A | 250 | 2500 | 1NO1NC |
UKC1-12 | 3.5kW 13A | 5.5kW 12A | 7.5kW 12A | 7.5kW 9A | 250 | 2500 | |
UKC1-18 | 4.5kW 18A | 7.5kW 18A | 7.5kW 13A | 7.5kW 9A | 250 | 2500 | |
UKC1-22 | 5.5kW 22A | 11kW 22A | 15kW 22A | 15kW 18A | 250 |
2500 |
Tensione della bobina (CA):
50Hz: 24V, 42V, 48V, 100V, 110V, 220V, 240V, 380V, 400V, 415V, 440V, 500V, 550V
60Hz: 24V, 48V, 110V, 120V, 208V, 220V, 240V, 277V, 380V, 440V, 480V, 600V
Tensione della bobina (CC):
12V, 20V, 24V, 48V, 60V, 80V, 100V, 110V, 125V, 200V, 220V, 250V
Il contattore di AC/DC ha quattro componenti principali:
(1) il sistema elettromagnetico, compreso la bobina dell'attrazione, un nucleo di ferro mobile ed il nucleo di ferro statico;
(2) la linea di contatto, comprendendo tre contatti principali ed i due normalmente aperti, contatto normalmente chiuso ausiliario due, ed il nucleo di ferro mobile è collegata insieme è collegata a vicenda;
(3) arco che estingue dispositivo di grande capacità, contattore generale di CA con l'arco che estingue dispositivo, per tagliare rapidamente l'arco, dalla bruciatura del contatto principale;
(4) intelaiatura dell'isolamento ed accessori, tutti i tipi di molla, un meccanismo di trasmissione, un anello di cortocircuito, colonna dei collegamenti.
Categorie di utilizzazione di IEC
La valutazione corrente del contattore di AC/DC dipende dalla categoria di utilizzazione. Le categorie di IEC di esempio nella norma 60947 sono descritte come:
Carichi non induttivi o leggermente induttivi di AC-1 -, forni a resistenza
AC-2 - iniziare dei motori del collettore ad anello: iniziare, commutazione-fuori
AC-3 - cominciare dei motori e della commutazione-fuori della scoiattolo-gabbia solo dopo il motore spetta alla velocità. (Faccia gli amp bloccati (LRA) del rotore, gli amp (FLA) del pieno carico della rottura)
AC-4 - cominciare della scoiattolo-gabbia va in automobile con misurare ed il tappo del dovere in pollici. Rapida avvio/arresto. (Faccia e rompa LRA)
Condizioni di lavoro normali e stati dell'installazione
1. L'ambiente di aria circostante è centigrado -5 - +50 gradi.
2. L'altitudine non supera 2000m.
3. L'inclinazione con il verticale non è di più di 5 gradi.
4. Il grado di inquinamento di siti dell'installazione è Livello 3.
5. La categoria dell'installazione è classe II.
6. Nessuno spazio della scossa e scossa e vibrazione significative.
