Dettagli:
Termini di pagamento e spedizione:
|
Gamma di ampère: | 250A 300A 350A 400A | Pali disponibili: | palo 4 |
---|---|---|---|
certificato: | CE | Scopo: | per protezione di distribuzione di energia |
Unità di viaggio: | termale magnetico | Corrente di viaggio: | Fisso |
Evidenziare: | Interruttori residenziali,Interruttore magnetico termico |

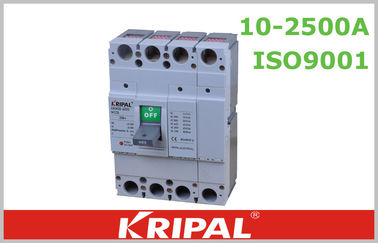

piccolo interruttore modellato 4 Palo MCCB di caso 350A con distribuzione del motore
L'interruttore di caso modellato serie UKM30 è prodotti alta tecnologia nel XXI secolo con progettazione avanzata, il rendimento elevato, il apprearance piacevole e la dimensione delicata.
Descrizione:
La serie modellata degli interruttori UKM30 di caso (qui di seguito chiamata come UKM30 MCCB) è un nuovo MCCB progettato sviluppato e manifatturiero adottando la tecnologia avanzata internazionale. Il CA d'isolamento 800V di tensione valutato MCCB UKM30 è adatto a utilizzare nel circuito di CA 50Hz /60Hz, tensione nominale fino a 690V, corrente di lavoro valutata fino a 2500A per distribuire la energia elettrica e per proteggere la linea e l'attrezzatura da essere dovuto nocivo sovraccaricare, brevi corrente e sotto-tensione. Può anche essere usato per raramente commuta e cominciare del motore e per il sovraccarico del motore, il cortocircuito e le protezioni di sotto-tensione. UKM30 MCCB con i vantaggi di piccolo volume, alta capacità di rottura, short chesi arca (alcuna della specificazione è zero che si arca), forte antivibrazione ecc.
Specifiche:
Tipo | UKM30-100S | UKM30-250S | UKM30-400S | ||||
Corrente nominale in (A) | 16,25,32,40,50, 63,75,100 | 100.125.150.175.200.225.250 | 250.300.350.400 | ||||
Numero dei pali | 3 | 4 | 3 | 4 | 3 | 4 | |
Tensione nominale Ui (V) | AC690V | AC690V | AC690V | ||||
Distanza dell'arco (millimetro) | ≤50 | ≤50 | ≤50 | ||||
Ultimo cortocircuito stimato che rompe capitily Icu/CI (KA) | AC690V | 5/3 | 5/3 | 10/10 | |||
AC400V | 50/35 | 50/35 | 70/70 | ||||
AC230V | 100/50 | 100/50 | 100/100 | ||||
Prestazione operativa (periodi) | SU | 6000 | 2000 | 1000 | |||
FUORI DA | 8500 | 7000 | 4000 | ||||
Dimensioni (millimetro) | a | 90 | 120 | 105 | 140 | 140 | 185 |
b | 155 | 165 | 257 | ||||
c | 68 | 68 | 103 | ||||
Peso (chilogrammo) | 1,1 | 1,4 | 1,5 | 1,9 | 5,5 | 7,5 | |
Frequenza stimata di operazione | 120 | 120 | 60 |
Caratteristica di protezione
Il rilascio termodinamico di un interruttore fornisce la caratteristica di ad azione ritardata inverso, mentre il rilascio magnetico è l'operazione istantanea come indicato sulla tabella 2 (interruttore di distribuzione) e sulla tabella 3 (interruttore di protezione del motore).
Tabella 2
Ofrelease della corrente nominale (A) |
Rilascio termodinamico (impiegato ambientale) |
Ofmagneticrelease di Operationalcurrent (A) |
|
1.05In (stato freddo) |
1.30In (stato di calore) |
||
10≤In≤63 |
≥1 |
< 1=""> |
10In±20% |
225≤In≤630 |
≥2 |
< 2=""> |
|
100≤In≤800 |
≥2 |
< 2=""> |
5In±20% |
Tabella 3
Ofrelease della corrente nominale (A) |
Rilascio termodinamico (impiegato ambientale) |
Corrente operativa del rilascio magnetico (A) |
|||
1.0In (stato freddo) |
1.20In (stato di calore) |
1.50In (stato di calore) |
7.2In (stato freddo) |
||
10≤In≤225 |
≥2 |
<2> |
≤4min |
4s< Tp=""> 6s< Tp=""> |
12In±20% |
225≤In≤630 |
Montaggio:
Ambiente di applicazione normale:
≤ 2000m di altitudine
Temperatura ambiente -5~+40
Tolleranza dell'influenza di aria umida.
Tolleranza dell'influenza della foschia del sale e della foschia dell'olio.
La pendenza massima è 22,5
Tenuto nei media senza rischio esplosivo.
Non c'è polvere o gas conduttiva che possono erodere il metallo o distruggere il insuation
Tenuto nel posto in cui nessun nevischio attaccherà.
Circa noi:
1. Certificati: CE, CB, Semko, SAA, TUV, UL, KEMA, ISO9001: 2008
2. Abbiamo 27 anni di fabbricazione e 17 anni di esportazione dell'esperienza
3. Abbiamo completamente sistema di servizio di vendite, ci assicuriamo che ogni dettaglio sia regolare
4. Abbiamo ogni anno nuovi prodotti progettati dal nostro dipartimento di R & S
5. Il sistema di prova perfetto assicura che ogni prodotto sia qualificato
6. Abbiamo una buona reputazione nel Regno Unito, Spagna, Germania, australiano, UAE, Turchia, Brasile, Colombia,
La HK, Singapore, la Malesia ed altre aree
